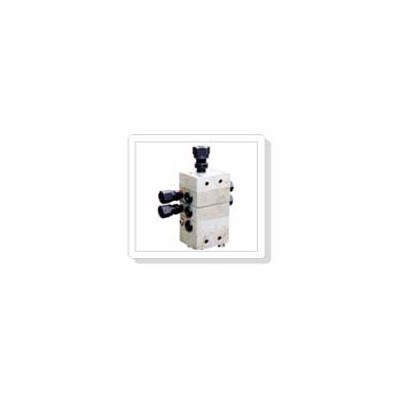

JPQS(D)型递进式分配器

[打印本文] [关闭窗口]

面议
起订量：0
可售数量：0
发布时间：2022-09-07产品供应时间：长期有效

南通创凡机械制造有限公司 进入店铺

所在地：江苏南通市

企业类型：企业单位

公司地址：启东市台角工业园区7号

联系人：姜总 (先生)
手机：15358766637

在线联系：

传真：未填写

立即询价

加入购物车

告诉好友

违规举报

分享拿好礼：

企业信息

南通创凡机械制造有限公司
[免费会员1年] 信用度:0级
会员级别：普通会员第1年信用度：0级
店铺等级：
联系人：姜总(先生)
已缴纳 0.00 元保证金
在线联系：
会员状态：[当前离线] [加为商友] [发送信件]
注册资金：200万元人民币
企业类型：企业单位
经营模式：制造商,服务商
经营范围：机械电气设备制造；机械电气设备销售；液压动力机械及元件制造；液压动力机械及元件销售；液气密元件及系统制造；液气密元件及系统销售；普通阀门和旋塞制造(不含特种设备制造）；阀门和旋塞销售；阀门和旋塞研发；通用设备制造

相似产品推荐

产品详情
联系方式
产品评价

品牌：创凡
所属分类：机械网 » 机械
计量单位：
最小起订量：0
供货总量：0
发货期限：自买家付款之日起3天内发货

一、概述
JPQ(D)型递进分配器由首块A，工作块M、尾块E 组成分配器组，工作块的件数可根据需要选择，最少三件，最多可达10 件，每件工作块有两个出油口，因此每一分配器组的出油口在6-20 个之间，也就是每一分配器组可供6-20 个润滑点，所需供油量的多少，可按型号规格表列数据选用。如果某润滑点在一次循环供油中需要供油量较大或特大，可采用图A3 的方法，取出工作块内部的封闭螺钉，并在出油口增加一个螺堵，使两个出油口的油量合并到一个出油口。
注意所合并的供油量是工作块排列中下一个工作块型号所规定的供油量（参看工作原理图）。如果合并两个出油口的供油量仍然满足不了需要，可采用图A4 的方法，增加三通或二通桥式接头，以汇集几个出油口的油量来满足需要。

二、技术参数

型号	工作块代号	公称压力Mpa	给油量ml/次	进油口管子外径mm	出油口管子外径mm	重量kg
JPQS	M1	16	0.10	10:8	8:6	0.485
	M1.5		0.15
	M2		0.20
	M2.5		0.25
	M3		0.30
	M4		0.40
KPQD	M1 M1.5		0.35 0.55	10	10:8	0.812
	M2		0.75
	M3		1.0

使用介质为锥入度250～350(25℃150g)1/10mm 的润滑脂。

三、型号说明

四、外形尺寸

型号	L	A	H	B	A1	螺钉d
JPQS	(工作块数+2)x20	(工作块数+1)x20	55	45	22	M5x50
JPQD	(工作块数+2)x25	(工作块数+1)x20	80	60	34	M6x65

说明：递进分配器的组合按进油口元件首块A、工作块M和尾块E、从左到右排列，在队列下方出口称为左，在队列上方出口称为右。如图

五、工作原理

A1、递进分配器
图A1，压力油由进油口进入分配器组，油由柱塞“Ⅰ”的左通道进入柱塞“Ⅱ”的左腔，将柱塞“Ⅱ”推向右侧，柱塞“Ⅱ”右腔的油经柱塞“Ⅰ”的右通道由出油口“1”输出，与此同时，柱塞“Ⅱ”的左通道接通，油进入柱塞“Ⅲ”的左腔，柱塞“Ⅲ”被推至右侧，右腔的油经柱塞“Ⅱ”的右通道由出油口“2”输出。此时柱塞“Ⅲ”的左通道接通，油进入柱塞“Ⅰ”的右腔（参看图A1）将柱塞“Ⅰ”推至左侧，柱塞“Ⅰ”左腔的油通过柱塞“Ⅲ”的右通道，由出油口“3”输出。
图A2，按上例输油线路，当柱塞“Ⅱ”“Ⅲ”推至左侧时，柱塞“Ⅱ”“Ⅲ”左腔的油通过柱塞“Ⅰ”“Ⅱ”的左通道由出油口“4”“5”输出，同时柱塞“Ⅲ”的右通道接通，油经右通道进入柱塞“Ⅰ”的左腔，将柱塞“Ⅰ”推至右侧，右腔的油经柱塞“Ⅲ”的左通道，由出油口“6”输出。
A2、根据以上输油步骤，完成一次供油的循环，每一个出油口按顺序定量输油，周而复始。
A3、递进分配器在使用时，可以施行监控，用户如果需要监控，可在标记后注明带触杆（或带监控器）。
