| 三、外形尺寸 | |||||||||||||||||
 |
|||||||||||||||||

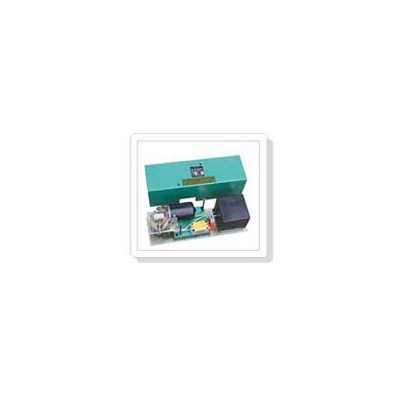

| 四、工作原理 该阀主要由直流电机、限位开关、换向阀体，整流变压器装置等元件安装于同一底板上并置于防护罩壳内组成。 系统中的电控箱发出换向信号（系统末端压差开关发出）使直流电机作旋转运动，并通过偏心轮带动阀芯作直线往复运动。当阀芯从原位到达所需要的换向位置时，阀芯端部的挡板触动限位开关动作，发出电信号至电控箱，责令直流电机停止旋转，完成了换向过程。 |
|||||||||||||||||
 |
|||||||||||||||||
| 五、使用说明 1、该阀应安装在系统被控主、支管路的前端，且位于通风、 干燥便于检查及周围无运动机构干涉的部位。 2、当作二位二通使用时，须把出油口“B”和回油口“R”封堵。 3、当作二位三通使用时，须把出油口“B”封堵。 4、电控接线按上图原理连接。 六、常见故障及排除方法 1、换向阀不换向。 可能无换向信号输入电机，线脚焊接脱落；电机轴与偏心轮松动未紧固；阀腔内进入杂质滑芯卡死等原因，查明后排除即可。 2、滑芯二端漏油。 主要是二端密封圈损坏引起，可能是密封圈库存久或长时间使用已老化，更换密封圈即可。 |
|||||||||||||||||
