一、概述

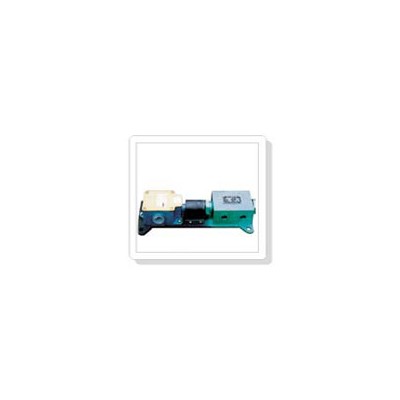

YZF-J4型压力操纵阀是一种利用压差信号直接转化为电信号的发讯装置，专门用来控制换向阀的换向，安装在公称压力为10MPa电动终端式双线干油集中润滑系统两条供油主管道的末端。
二、技术参数
|
型号
|
公称压力Mpa
|
调定压力Mpa
|
压力调整范围Mpa
|
公称通径DN
|
行程开关
|
重量kg
|
|
型号
|
电流A
|
电压V
|
行程
|
|
YZF-J4
|
10
|
4
|
3.5-4.5
|
10
|
LX3-11H
|
6
|
AC500
|
9±1
|
2.7
|
使用介质为锥入度265～385（25℃，150g）1/10mm的润滑脂（NLGI0#-2#）的润滑脂。
|
|
|
| 三、型号说明 |
|
|
| 四、外形尺寸 |
 |
| |
五、工作原理
压力操纵阀的阀体和行程开关安装在一块底板上。润滑脂在压力的作用下从主管路进入阀体的左（右）腔，此时右（左）腔卸荷。一旦两条主管路间压力差达到3.5～4.5MPa时，活塞克服弹簧力的作用向右（左）运动，使行程开关的触点闭合，发出信号控制电磁阀换向，反之，反向运动完成一次循环工作。
六、使用说明
1、压力操纵阀应安装在通风、干燥，便于观察，且无运动机构干涉的部位。
2、压力操纵阀安装在二条供油主管路的末端。
3、压力操纵阀后须再装一块给油器，使阀内的润滑脂得到更新。
|
