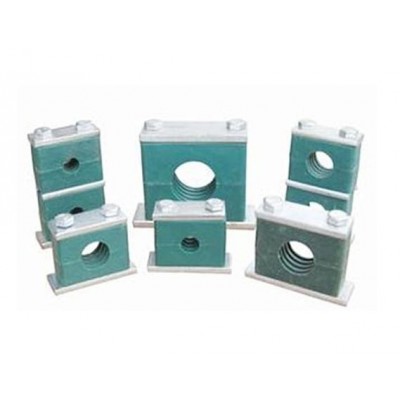

HZJ系列管夹

一、概述

      HZJ系列管夹是目前国-内管夹中综合指标较佳的系列产品。适用于液压、润滑、气动和高压水系统管子的固定。系统工作压力可达40MPa；工作温度-40～+250℃；适用管子外径范围较宽，可从F6mm～F426mm。对于具有振动源区域经济合理。它应用于冶金、矿山、化工、煤炭、重型机械、工程机械和农业机械等行业的液压、润滑、气动和高压水系统管路。电动润滑泵

二、特点

1、HZJ系列管夹具有抗振动、抗冲击、夹持力强度高、重量轻、耐腐蚀等特点。管夹主体材料采用高牌号球墨铸铁精铸而成；夹持面衬垫胶圈（板）材料根据工作温度确-定：工作温度小于或等于100℃时，采用普通橡胶；工作温度大于100℃小于150℃时，采用丁氰橡胶，工作温度大于150℃小于250℃时，采用氟橡胶制造。底板材料采用整体钢板制造，确-保了底板与管夹、底板与基面（支架）或机体的连接强度。管夹与底板连接采用两只螺栓（螺柱）紧固，便于维修或保养时的拆装。
2、HZJ系列管夹与国-内外的塑料管夹、铝合金管夹、钢（钢板）管夹相比，使用寿命是塑料管夹的50倍，是铝合金管夹的30倍，是钢板管夹的15倍。
3、HZJ系列管夹现有22个规格，62种管径，适用管子外径为F6mm～F426mm。

4、根据水平排列固定管子的数量不同，每种规格有两类管夹，即单管夹和双管夹，根据管夹与基面（支架）或机体连接方式不同，每种规格的管夹有带底板和不带底板两种。
5、根据管子上下排列的层数不同，同一规格的管夹有单层和双层两种，如排列需大于双层以上的层数时，订货时请提出，上-层管夹数量应等于或小于下层管子数。
6、HZJ系列管夹外表面涂黑色或黄色油漆，亦可根据用户需要涂油漆。

三、型号说明：

标记示例：
(1)单管夹，单层，管径D=18，带底板
管夹1HZJ50-18B
(2)单管夹，双层，上-层管径D1=18，下层管径D2=22，带底板
管夹1HZJ50-18/22B
(3)双管夹，单层，管径不同，D1=18，D2=22，带底板
管夹2HZJ50-18、22B
(4)双管夹，单层，管径相同，D1=D2=18，带底板
管夹2HZJ50-2×18B
(5)双管夹，单层，管径相同，D1=D2=18，不带底板
管夹2HZJ50-2×18
(6)双管夹，双层，管径不同，上层管径D1=16，D2=18，下-层管径D2=20，D4=22，带底板
管夹2HZJ-16、18/20、22B
(7)双管夹，双层，每层管径相同，上层管径D1=D2=18，下-层管径D3=D4=22，带底板
管夹2HZJ-2×18/2×22B
(8)单、双管夹，双层，上层为单管夹，管径D1=18，下-层为双管夹，管径D2=D3=22，带底板
管夹1/2HZJ50-18/2×22B
(9)双管夹，双层，管径D1=16，D2=18， D3=D4=22，带底板
管夹2HZJ50-16、18/2×22B
