详细介绍：

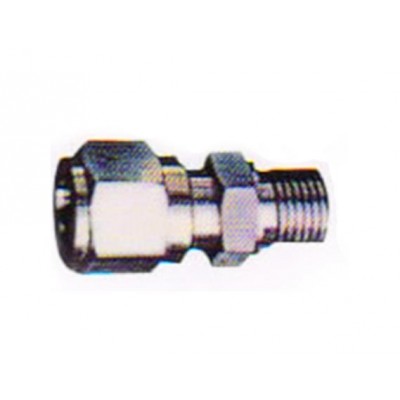

本标准规定了卡套式锥螺纹对接直通管接头，适用于油、气及一般腐蚀性介质的管路系统。电动润滑泵
《卡套式端直通管接头(GB/T 3733-2008)》是卡套式管接头系列标准之一。《卡套式端直通管接头(GB/T 3733-2008)》中管接头结构型式和尺寸与ISO 8434—1：2007《用于流体传动和一般用途的金属管接头第1部分：24°压缩式管接头》（英文版）的相关部分基本一致。《卡套式端直通管接头(GB/T 3733-2008)》是对GB/T 3733.1—1983《卡套式端直通管接头》和GB/T 3733.2—1983《卡套式端直通接头体》的修订。《卡套式端直通管接头(GB/T 3733-2008)》自实施之日起代替GB/T 3733.1—1983和GB/T 3733.2—1983。《卡套式端直通管接头(GB/T 3733-2008)》由中国机械工业联合会提出。由全-国管路附件标准化技-术委员会归口。
标记示例：
公称压力E级，管子外径D0为14mm的卡套式锥螺纹对接直通管接头：
管接头E14 JB/ZQ4406-97
|
管子外径D0
|
公称通径DN
|
d5
|
d
|
l
|
l1≈
|
L≈
|
扳手尺寸
|
e
|
e1
|
重 量（kg/100件）
|
|
|
S
|
S1
|
||||||||||
|
E(16)
|
4
|
3
|
Z1/8
|
4.572
|
22
|
38
|
13
|
15
|
15
|
17.3
|
3.18
|
|
5
|
3.5
|
||||||||||
|
6
|
4
|
24.7
|
43
|
16
|
18.5
|
4.23
|
|||||
|
8
|
6
|
Z1/4
|
5.080
|
31
|
49
|
16
|
18
|
18.5
|
20.8
|
6.77
|
|
|
10
|
8
|
32
|
52
|
18
|
21
|
20.8
|
24.2
|
8.12
|
|||
|
12
|
10
|
Z3/8
|
6.096
|
23
|
53
|
21
|
24
|
24.2
|
27.7
|
9.61
|
|
|
14
|
12
|
12.1
|
|||||||||
|
16
|
14
|
Z1/2
|
8.128
|
34
|
54
|
27
|
27
|
31.2
|
31.2
|
16.6
|
|
|
18
|
15
|
34.5
|
30
|
34.6
|
19
|
||||||
|
20
|
17
|
NZ3/4
|
8.611
|
39
|
62
|
34
|
34
|
39.3
|
39.3
|
27.3
|
|
|
22
|
19
|
43.5
|
67
|
36
|
41.6
|
31.4
|
|||||
|
25
|
22
|
Z1
|
10.160
|
45.5
|
72
|
41
|
41
|
47.3
|
47.3
|
44.7
|
|
|
28
|
24
|
46.5
|
73
|
48.2
|
|||||||
|
32
|
27
|
Z11/4
|
10.668
|
34.5
|
76
|
48.5
|
50
|
57.7
|
57.7
|
71.7
|
|
|
34
|
30
|
77
|
76.6
|
||||||||
|
40
|
34
|
Z11/2
|
35
|
63
|
49.5
|
55
|
63.5
|
63.5
|
83.9
|
||
|
42
|
36
|
60
|
69.3
|
92.6
|
|||||||
