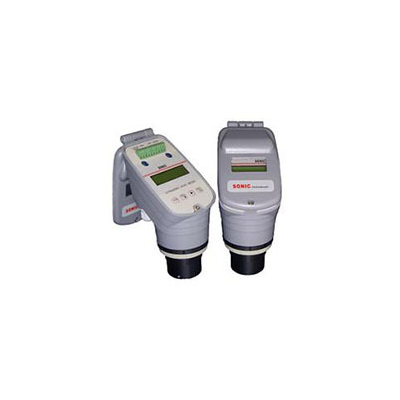

HS-TD超声波液位计

采用小功率、小盲区收发一体式进口超声波传感器，通过测量时间差的原理，经微处理器进行信号处理精密计算，测得液料距离。主要测量液体液位高低如江河水位、废水液位、罐装液体液位、泥浆等，现已广泛应用于污水处理、电厂、化工厂、钢厂、制药厂、酒厂。本产品可用于有轻微防腐要求的环境中，该产品在国内已有近十年的应用史，性能达到国际标准，是降低费用、替代进口产品的理想选择。

主要技术特点

1、非接触式测量，环保、安全、方便。

2、内置温度补偿，测量精度高，运行稳定。

3、一体化设计外型美观大方、安装使用方便。

4、现场数字化显示液位高低，并输出工业标准模拟信号：4-20MA，可实现信号远距离传输，配接XS型二次仪表可实现液位(物位)的自动控制。

5、有掉电保护功能，突然掉电信息不会丢失。

主要技术参数

u       测量范围：5m，10m，15m u       频率：100KHz-20KHz u       分辨率：1.2mm u       显示：3位LED u       输出信号：4-20MA． u       计测对象：液体、粉体 u       防护等级：IP66 u       计测角度：12-150

u       盲区：0.25-0.5M u       键盘：三位防水轻触键，可现场设定 u       精度：常温常压下，基于标准平面±0.25％FS u       供电：24VDC 100MA u       外壳：一体化防水防腐设计，ABS或防腐尼绒 u       工作温度：-20-65℃ u       储存温度：-30-75℃ u       重量：350g

超声波产品安装注意

1、超声波收发传感面应与液面平行

2、超声波收发传感面应尽量避免靠近容器侧壁，并保证波束区内不得有障碍物

3、尽量避免日光直接照射

先进回波跟踪算法

采用先进的回波数字滤波跟踪算法，能在嘈杂的电、声噪声中有效捕捉真实回波。

多种补偿模式



内置温度补偿，分体可用外接温度传感器的方式。有声速校正模式，可以更好的适应不同的工作现场，实现更精确的测量。

点阵式液晶，全中文菜单



全中文菜单，使调试和应用变得更为容易。点阵液晶，可以显示多种图形。让产品调试的时候，可以更直观、明了。

灵活的测量模式



物位和距离两种测量模式，并可以灵活设置参考位置，让显示值更为直观。

可编程继电器输出



继电器可编程，每个继电器可以设置成高位，低位报警，或者关闭，可以单独设置报警值，回差。

1、量程：0.70～30ｍ

2、盲区：0.70ｍ（最小可以做到0.60ｍ，需要定制）

3、输出：四线制，4~20mA电流。继电器，４８５通信可选。

4、显示：12864点阵液晶，全中文菜单

5、供电方式：24VDC 220VAC可选．＜２Ｗ

6、工作温度：-20～+60°Ｃ

7、压力：0.3ＭＰａ

8、角度：半功率角：15°，锐度角：35°

9、耐腐蚀性：强酸强碱环境下可以使用

10、防护等级：探头部分：IP68，主机：IP66

11、安装尺寸：Ｍ78×２
