双色电接点液位计突出的优点是能适应锅炉变参数运行，在锅炉启停等变参数运行工况下，仪表均能在控制室内准确地显示水位。由于它的水位容器截面积较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送，故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。不需要复杂的校验装置，使仪表检修、校验大为简化，电接点液位计构造简单、体积小，并省去了笨重的差压计、传压导管和阀门，减少了金属消耗量、减轻了工人的检修劳动强度。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
03型测量筒根据30万kW以上电力机组工况超高压力和临界要求，对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器。直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电极点液位计的接点是以超纯氧化铝瓷管作绝缘子的。一次测量简共有几个接点，二次议表就有几个显示点。另外二次议表还具有越限报警、满水、缺水保护等性能。
电接点的测量采用交流供电方式，有效地延长了电接点的寿命，避免了用户频繁更换电接点的烦恼。
本仪表显示器件采用Φ5高亮双色发光二极管及0.56″高亮LED数码管，具有寿命长、功耗小、光通量大、显示明亮等特点。本厂所产仪表的电子元件经过严格的工艺筛选，在正常使用条件下一年内如有质量问题，包退、包修、包换。
UDZ型双色电接点液位计由一次测量筒和二次仪表组成。
型号
1.测量筒型号
|
型 号
|
代 码
|
说 明
|
|
UDZ-
|
□□□
|
□□
|
|
标尺刻度
|
|
|
见标尺型号表
|
| |
|
01
|
工作压力≤ 6.4Mpa 、工作温度≤ 250 ℃
|
|
工作参数
|
|
02
|
工作压力≤ 16MPa 、工作温度≤ 350 ℃
|
| |
03
|
工作压力≤ 20MPa 、工作温度≤ 450 ℃
|
| |
|
04
|
工作压力≤ 22MPa 、工作温度≤ 600 ℃
|

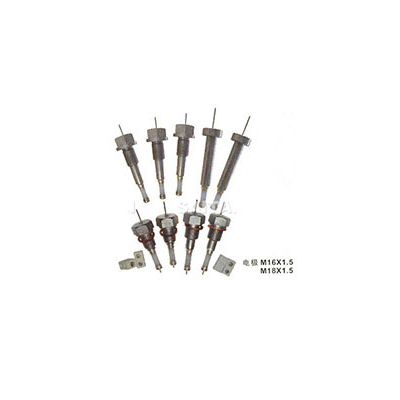

2.超纯陶瓷电极型号
|
型 号
|
规格（ mm ）
|
与测量筒装接型式
|
说 明
|
|
接口
|
长度
|
|
DJM1615-115 型
|
M16 × 1.5
|
115
|
外螺纹式
|
保温型
|
|
DJM1615-87 型
|
M16 × 1.5
|
87
|
不保温
|
|
DJM1815-87 型
|
M18 × 1.5
|
87
|
不保温
|
|
DJY1712-115 型
|
Φ 17 ×Φ 12
|
115
|
压入式
|
保温型
|
|
DJY1712-87 型
|
Φ 17 ×Φ 12
|
87
|
不保温
|
|
DJY2212-115 型
|
Φ 22 ×Φ 12
|
115
|
保温型
|
3.显示表型号
|
型 号
|
代 码
|
说 明
|
|
UDZ-
|
□□□
|
□
|
□
|
|
标尺刻度
|
|
|
|
见标尺型号表
|
| |
|
N
|
|
无设定、无控制、只有显示
|
|
控制方式
|
|
D
|
|
有设定，双限 触点输出
|
| |
F
|
|
有设定，四限 触点输出
|
| |
|
S
|
|
有设定，六限 触点输出
|
|
模拟变送
输出
|
|
|
0
|
无模拟量输出（可省略）
|
| |
|
1
|
DC 0 ～ 10mA （三线制）
|
| |
|
2
|
DC 4 ～ 20mA （两线制）
|
主要技术性能
测量筒
1.测试接点数 5～19个电接点，详见标尺型号表，特殊型号另订
2.介质温度 ≤600℃，详见测量筒型号表
3.工作压力 ≤22MPa，详见测量筒型号表
4.工作电源 交流、由二次仪表（显示表）提供
5.水阻要求 ≤150KΩ，特殊要求另订
6.电极
超纯陶瓷电极 至二次仪表引线长度：≤200m
超纯陶瓷电极
工作温度：≤372℃
耐压：≤21.56Mpa
绝缘性能：＞500MΩ
显示表
1.输入点数 5～19个电接点，详见标尺型号表，特殊型号另订
2.显示 四位数码与双色发光二极管同时显示
数字显示：
1)显示液位当前标尺内容，如显示“+300”、“-100”或“1200”等
2)显示参数值及其它信息
双色发光二极管显示
以汽红水绿方式配合标尺刻度显示当前液位值
3.采样速率 100次/秒
4.控制方式：
设定：最多四限设定，由面板上的轻触按健数字设定。超过四限另订
每路报警输出可由用户任意定义为上限或下限报警
报警输出：器触点输出，LED指示
触点容量：220V/3A DC 30V/3A
触点形式：常开常闭
5.电流变送输出
DC 0～10mA 负载电阻0～500Ω（三线制）
DC 4～20mA 负载电阻0～300Ω（二线制）
6.工作条件
环境温度：0～+40℃
相对湿度：＜85%
工作电源：220VAC ±15%，频率50Hz ±5%
工作方式：连续工作
7.电源功耗 ＜5W
8.安装方式 盘装
9.重量 约0.65kg
10.外形尺寸
8型：80×160×110mm3 （宽×高×深）
6型：160×80×110mm3 （宽×高×深）
9型：96×96×120mm3 （宽×高×深）
11.开孔尺寸
8型：75+1×150+1 mm2 （宽×高）
6型：150+1×75+1 mm2 （宽×高）
9型：91+1×91+1 mm2 （宽×高）
