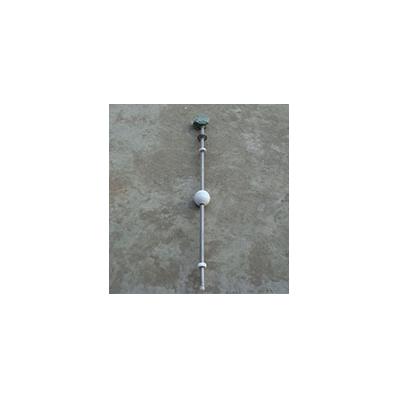

PZS-02系列液位显示控制仪

 PZS-02系列液位显示控制仪能广泛使用于炼油、化工、造纸、食品及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。

型号

（

型号举例：

1.  PZS-02-100G-1D     1支

表示UQK-75系列液位变送器1支，检测点数为100点，材质为不锈钢，有就地显示。

若需配TC-1X系列显示表，则应写为

2.  PZS-02-100G-1D     1支

SL-11A                     1台

说明：

1.PZS-02系列、GSK系列总长度= (L+220)， PZS-02系列总长度= (L+370)。其中L1、L2分别不能小于100mm。

2.表中密封法兰尺寸一项括号内所标的数字系指防爆型的尺寸数据。防爆型的工作压力为1Mpa (防爆型以“B”表示)。

3.工作压力＞0.25MPa时，安装法兰为同标准的相应压力等级的法兰。

4.总长度超过2m时，检测管分成若干段，每段2m长，安装时由用户自行现场焊接，详见《PZS-02系列液位显示控制仪的安装与接线》部分（见第 PAGEREF _Ref439288237 h 4页）。

5.表中所标液位测量高度H为系列尺寸，用户可根据自己设计要求而定制各种尺寸，但订货时须写明。超过以上长度的，用户可与我厂联系。

6.GX型的安装法兰直接焊在不锈钢管上，法兰为特殊规格。
