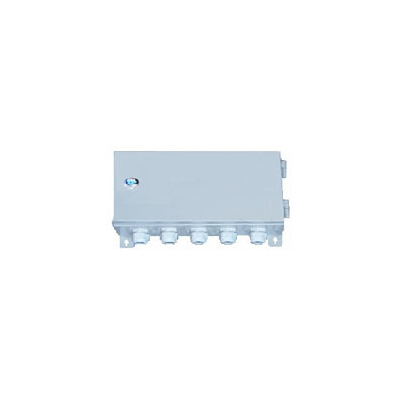

FJXH系列防雨型接线盒

FJXH1型为普通型，设有机械的电缆卡头，将进出电缆牢固地固定在接线合上。

FJXH2型为密封型，设有密封式（热缩管）电缆卡头，以便将进出电缆牢固地固定在接线合上。

FJXHW型是在FJXH1型、FJXH2型的基础上配有热电偶冷端补偿器，用于热电偶的联接处，补偿由环境温度引起的热电偶误差。本厂采用0℃补偿法，技术要求按西仪研究所制造，精度很高，用于电厂、化工厂、冶金厂等工业中锅炉、汽机巡检中补偿之用。

型号

主要技术性能

环境温度20℃±5℃，相对湿度为80%时，能承受交流电压220V 50Hz的正弦波历时1分钟的耐压试验。

环境温度不高于35℃，相对湿度不大于85%时，导电部分与壳体的绝缘电阻不低于10MΩ。

盒盖紧固后，用淋雨装置，由上而下，并与水平成45°角从四周向盒体喷射，历时24小时，盒体四周内壁的试纸不允许变色。

1)供电电源：220V.AC，50Hz

3)分度号：E、T、S、J

热电偶冷端补偿器输出电压误差表

结构与安装

FJXH系列接线盒用1.5mm的钢板弯制、焊接而成。盒体和盒盖用螺钉紧固，结合面处有特殊的密封结构，能承受暴雨的袭击。接线盒下方有一定数量的电缆卡头，以便紧固引出引入的电缆或导线。卡头的内径可以伸缩，因此一个电缆卡头能适应多种规格的电缆，如型号为KVV29、EVV21等电缆，从4芯到18芯均可适用。卡头最小内径为φ10mm，最大内径为φ23mm。如果接线盒的引出或引进是导线，可将导线绑成一束便可固定，但线束的直径不得小于10mm或大于23mm。

在安装时，接线盒底面左右两端有两个耳环，可用两只M10的螺钉固定在支架或水泥柱上。并且电缆卡头必须向下。
