产品分类一、使用条件

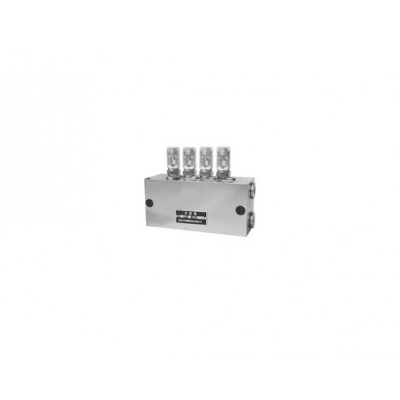

VW系列分配器适用于公称压力为20MPa双线式干油集中润滑系统中。它在两条供油主管交替的供油-压力作用下，直接由供油的压力控制活塞动作给油，完成向润滑点定量分配润滑脂的功能。电动润滑泵
该型双线分配器上、下面均设有出油口，分配器活塞正反向动作，分别从上面和下面的出油口排出润滑剂。还可以从指示杆的动作直接观察分配器的工作情况，同时还可通过调整螺钉在规定的范围内方便地调整各个出油口的出油量。
二、技-术参数
|
型 号
|
公称压力MPa
|
动作压力MPa |
给油mL/循-环
|
调整螺钉每转一圈调整量ml
|
|
VW-10
|
20
|
≤1.5
|
0.03-0.3
|
0.03
|
|
VW-30
|
≤1.2
|
0.2-1.2
|
0.07
|
|
|
VW-50
|
≤1.0
|
0.6-5.0
|
0.14
|
适用介质为锥入度不低于265（25℃，150g）1/10mm润滑脂(NLGI0#～1#)或粘度等级大于N68的润滑油；使用环境温度为-10℃～80℃，使用介质为润滑油时，可在10MPa 压力下使用。
三、外形尺寸
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
V |
X |
Y |
|
VW-10 |
38 |
63 |
88 |
113 |
/ |
60 |
88 |
33 |
38 |
39 |
26.5 |
46 |
25 |
19 |
22 |
47 |
72 |
97 |
/ |
8 |
Rc1/8 |
7 |
|
VW-30 |
48 |
80 |
112 |
144 |
176 |
60 |
101 |
33 |
38 |
39 |
26.5 |
46 |
32 |
24 |
27 |
59 |
91 |
123 |
155 |
10.5 |
||
|
VW-50 |
50 |
87 |
124 |
161 |
/ |
79 |
135.5 |
50.5 |
57 |
48 |
30 |
57 |
37 |
25 |
29 |
66 |
103 |
140 |
/ |
10.5 |
Rc1/4 |
9 |
四、使用说明
1、在规定的环境下使用规定的介质。
2、在灰尘大、潮湿、环境恶劣的场合下使用，应配防护罩。
3、给油量的调整应在指示杆缩回去的状态下进行，调整完毕后将锁紧螺丝拧紧。
4、在分配器上下对应出油口间设有合二为一的出油结构，易改奇数出油，使用时将孔内的螺钉拧出，把上或下不用的那个出口用R1/4 螺塞封堵。
5、与分配器接触的面应光滑平整，安装螺栓不宜拧得过紧，以免影响正常动作。
五、订货须知
分配器使用环境温度在-10℃～+80℃以外的在订货合同中注明，以便供货时使用耐低、高温油封。
